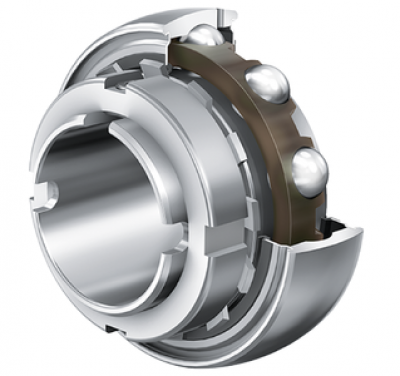

Lager GSH 30 RRB m. Spannhülse - Marke INA
GSH30-XL-2RSR-B
Spannlager
Spannlager GSH..-2RSR-B, sphärischer Außenring, Befestigung durch Spannhülse, beidseitig RSR-Dichtung
Ersetzt
GSH30-2RSR-B
Hauptabmessungen und Leistungsdaten
| d | 30 mm | Bohrungsdurchmesser |
| DSP | 62 mm | Außendurchmesser |
| B | 18 mm | Breite |
| Cur | 600 N | Ermüdungsgrenzbelastung, radial |
| B1 | 32 mm | Breite über Spannelement |
| Cr | 18.900 N | Dynamische Tragzahl, radial |
| C0r | 11.300 N | Statische Tragzahl, radial |
| ≈m | 0,28 kg | Gewicht |
Abmessungen
| C | 18 mm | Breite des Außenringes |
| S | 9 mm | Abstand Laufbahnmitte |
| Ca | 4,7 mm | Abstand Schmierbohrung |
| b | 5 mm | Nutbreite |
| t | 5 mm | Nuttiefe Spannhülse |
| d3 | 45 mm | Außendurchmesser Spannring/Mutter |
